Tegangan 5V Dari Sebuah Baterai 1,5V Tunggal (Include PCB)

Niguru.com | Rabu, 31 Mar 2021 | Pada posting 2 hari sebelumnya Niguru.com sudah menjelaskan mengenai IC MAX756 yang didesain untuk dapat menaikkan tegangan dari sebuah baterai 1,5V.

Pada posting kali ini Niguru.com akan menjelaskan mengenai cara membuat rangkaian penaik tegangan dari 1,5V yang berasal dari sebuah baterai, untuk menghasilkan tegangan 5V, yang dapat digunakan untuk mengisi daya (charging) sebuah handphone atau gadget lain yang biasa menggunakan charger 5V.

Berikut ini rangkaiannya:



Dan berikut ini PCB untuk rangkaian di atas:



PCB rangkaian ini hanya berukuran 2,6cm x 2,7cm. Dengan ukuran sekecil ini mudah untuk dibawa dalam kantong.

PCB dapat didownload di: http://aciterar.com/8Dzc

Demikianlah penjelasan mengenai rangkaian penaik tegangan dari 1,5 menjadi 5V.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

PCB Alternatif Untuk Power Supply Simetris Yang Dikendalikan IC LM325

Niguru.com | Selasa, 30 Mar 2021 | Pada posting beberapa waktu yang lalu, Niguru.com sudah pernah membahas mengenai rangkaian power supply simetris /simetrikal yang diperkuat oleh IC LM325 (baca: disini).

Pada posting kali ini Niguru.com ingin memberikan alternatif PCB bagi para pengguna yang ingin memberikan ruang yang lebih besar untuk kapasitor C1, C2, C8 dan C9 yang lebih besar kapasitasnya.

Posisi transistor juga dibuat lebih longgar agar lebih mudah untuk dipasang heatsink (keping pendingin). Ingat bahwa bagian yang terhubung dengan keping pendingin terhubung dengan pin kolektor, berarti keping pendingin untuk Q1 dan Q2 harus terpisah.

Ini adalah rangkaiannya:

Dan ini adalah PCB alternatifnya:
Tampak atas:

Tampak bawah:

Tata letak komponen:

Note:

Ruang untuk C1, C2, C8 dan C9 pada PCB dipersiapkan untuk kapasitas C hingga 2200µF

Silakan download PCB di: http://aciterar.com/6g55

Demikianlah penjelasan mengenai PCB alternatif untuk rangkaian power supply simetris yang diperkuat IC LM325.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Inilah IC MAX756 Yang Dapat Digunakan Untuk Menaikkan Level Tegangan Baterai

Niguru.com | Senin, 29 Mar 2021 | Seringkali seorang user dari perangkat elektronik membutuhkan tegangan DC level rendah yang berkisar antara 3V atau 5V, namun saat itu sumber daya DC yang tersedia hanyalah baterai yang bertegangan hanya 1,5V

Untunglah Maxim sebagai produsen dari berbagai macam IC, juga menyediakan IC yang dapat digunakan untuk menaikkan level tegangan dari sebuah baterai, menjadi tegangan yang lebih tinggi, yang dapat diatur antara 3V atau 5V.

IC tersebut adalah MAX756, yang bentuk fisiknya dapat dilihat berikut ini:

Dengan tata letak pin (tampak atas) sebagai berikut:



Fungsi masing-masing pin adalah:

1. Shdn: (= Shutdown) bila dihubungkan ke kutub - akan membuat IC rangkaian penaik tegangan stop, dan output = 0.
2. 3/5: pin pemilih tegangan output. Bila dihubungkan ke kutub +, maka tegangan output = 3,3V, sebaliknya bila dihubungkan ke kutub – akan menghasilkan tegangan output = 5V
3. Ref:
4. LBO: menghasilkan level tegangan rendah bila tegangan masuk di LBI < 1,25V
5. Lx: pin yang terhubung dengan L /induktor yang terhubung dengan LBI dan juga kutub +
6. Gnd: kutub -
7. Out: tegangan output
8. LBI: (= Low Battery Input) pin input

Dan berikut ini rangkaian standanya:



Dengan perhitungan tegangan output mengikuti rumus:

Vout=1,25.((R2+R1)/R2)

Grafik karakteristik IC:

Sumber: datasheet MAX756.

Demikianlah pengenalan mengenai IC MAX756 yang berfungsi sebagai penaik level tegangan rendah.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Membuat Baris Kata Pada Judul Artikel Diawali Dengan Huruf Besar

Niguru.com | Minggu, 28 Mar 2021 | Judul artikel biasanya berupa sederetan kalimat yang setiap kata-kata yang ada di dalamnya dimulai penulisannya dengan huruf besar.

Beruntunglah bagi pengguna aplikasi MS (Microsoft) Office atau aplikasi lain yang setara dengan MS Office, biasanya sudah menyediakan fasilitas untuk mengkonversi secara otomatis setiap kata dalam sebuah judul dengan diawali huruf besar.

Perhatikan contoh judul-judul berita dari media online berikut ini:

Ketikkan saja judul artikel seperti menulis kalimat normal (tanpa huruf besar di awal kata):

Mark (sorot /tandai) kata yang akan dikonversi:



1. Klik icon Change Case
2. Klik Capitalize Each Word



Hasilnya:

Demikianlah penjelasan mengenai cara untuk membuat baris kata pada judul artikel diawali dengan huruf besar, tanpa harus mengganti satu persatu.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Melakukan Loop Pada Variabel Array Dengan Instruksi FOR Pada C++

Niguru.com | Sabtu, 27 Mar 2021 | Pada posting beberapa waktu yang lalu Niguru.com sudah pernah menjelaskan mengenai cara penggunaan instruksi FOR untuk melakukan looping pada suatu kelompok instruksi tertentu.

Pada posting kali ini Niguru.com akan menjelaskan mengenai cara untuk memanfaatkan instruksi FOR untuk melakukan loop pada suatu variabel array, agar semua nilai yang ada di dalam variabel tersebut dapat ditampilkan.

Berikut ini sintaks loop untuk variabel array:


for(variabel=nilai; batas;i++)

Perhatikan cara penggunaanya pada contoh berikut ini:

#include <iostream>

using namespace std;

int main(){

string buah[5]={"Mangga","Jeruk","Anggur","Pepaya","Jambu"};

int a=0;

for (a=0;a<3;a++){

cout<<a<<"."<<buah[a]<<endl;

}

return 0;}

Simpan dengan nama for02.cpp (boleh disimpan dengan nama lain):

Double-click file for02.cpp, CB (code::blocks) yang sudah berasosiasi akan otomatis aktif dan membuka file tersebut:

Klik Build and run:

Hasilnya:

Demikianlah penjelasan mengenai cara melakukan looping pada variabel array dengan menggunakan instruksi FOR.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Looping Dengan Instruksi While Continue Pada C++

Niguru.com | Jumat, 26 Mar 2021 | Pada posting sehari sebelumnya Niguru.com sudah menjelaskan mengenai cara penggunaan instruksi While .. Break dalam suatu looping.

Maka pada posting kali ini Niguru.com akan melanjutkan penjelasan masih pada topik penggunaan instruksi While dalam looping, dimana kali ini While akan ditambah dengan instruksi Continue yang berfungsi untuk membatasi looping pada batas tertentu dan meneruskan atau memulai looping sesuai dengan kondisi /syarat yang sudah ditentukan.

Sintaks untuk Continue adalah:

if (a==nilai_stop){a=nilai_lanjut;continue;}

Sintaks bila digabungkan dengan While:

while (kondisi){

kelompok instruksi;

if (a==nilai_stop){a=nilai_lanjut;continue;}}

Perhatikan contohnya pada program berikut ini:

#include <iostream>

using namespace std;

int main(){

int a=15;

while (a>=0){cout<<a<<"  ";a--;

if (a==11){a=5;continue;}}

cout<<endl;

return 0;}

Simpan dengan nama continue01.cpp (boleh disimpan dengan nama lain):

Double-click file continue01.cpp, CB (code::blocks) yang sudah berasosiasi akan otomatis aktif dan membuka file tersebut:

Klik Build and run:

Hasilnya:

Note:

Penghitungan mundur dari 15 sampai 0 akan terhenti pada nilai 11 dan lanjut pada nilai 5.

Demikianlah penjelasan mengenai cara penggunaan instruksi While yang dilengkapi dengan Continue pada suatu looping.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Looping Dengan Instruksi While Break Pada C++

Niguru.com | Kamis, 25 Mar 2021 | Pada posting beberapa waktu lalu Niguru.com sudah pernah menjelaskan mengenai cara penggunaan instruksi While untuk melakukan looping (pengulangan suatu kelompok instruksi) pada pemrograman C++.

Maka pada posting kali ini Niguru.com akan menambahkan penjelasan mengenai cara penggunaan instruksi While yang dilengkapi dengan tambahan sebuah instruksi lagi yaitu BREAK, yang digunakan untuk menghentikan proses looping berdasarkan suatu kondisi /syarat tertentu.

Sintaks Break adalah sebagai berikut:

if (kondisi){break;}

Sintaks bila digabungkan dengan While:

while (kondisi){

kelompok instruksi;

if (kondisi){break;}}

Perhatikan contohnya pada program berikut ini:

#include <iostream>

using namespace std;

int main(){

int a=15;

while (a>0){cout<<a<<endl;a--;

if (a==7){break;}}

return 0;}

Simpan dengan nama break01.cpp (boleh disimpan dengan nama lain):

Double-click file break01.cpp, CB (code::blocks) yang sudah berasosiasi akan otomatis aktif dan membuka file tersebut:

Klik Build and run:

Hasilnya:

Note:

Bila tidak ada “break” maka nilai variabel yang ditampilkan adalah dari 15 sampai 1, karena ada break saat nilai = 7 maka, angka 7 sampai 0 tidak ditampilkan.

Demikianlah penjelasan mengenai cara penggunaan instruksi While yang dilengkapi dengan Break pada suatu looping.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Looping Dengan Menggunakan Instruksi FOR Pada C++

Niguru.com | Rabu, 24 Mar 2021 | Selain menyediakan fasilitas looping (pengulangan suatu kelompok instruksi) dengan instruksi While, bahasa pemrograman C++ juga menyediakan fasilitas looping dengan menggunakan instruksi looping lain yang berbeda, yaitu instruksi FOR.

Instruksi looping FOR ini cocok untuk programmer yang akan melakukan looping dalam jumlah yang sudah diketahui, atau untuk melakukan looping pada suatu variabel array.

Berikut ini sintaks FOR:

for (var=nilai;kondisi;perubahan_var){

 kelompok instruksi

}

Perhatikan penggunaannya pada contoh berikut:

#include <iostream>

using namespace std;

int main(){

int a;

for (a=10;a>0;a--){

cout<<a<<" ";

}

cout<<endl;

return 0;}

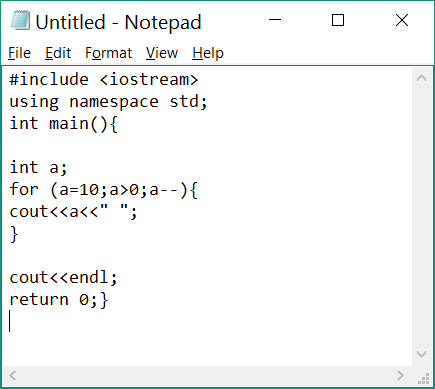

Simpan dengan nama for01.cpp (boleh disimpan dengan nama lain):

Double-click file for01.cpp, CB (code::blocks) yang sudah berasosiasi akan otomatis aktif dan membuka file tersebut:

Klik Build and run:

Hasilnya:

Demikianlah penjelasan mengenai cara penggunaan instruksi For untuk melakukan looping pada pemrograman C++.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Membuat Partisi Baru Dengan Bantuan Aplikasi Partition Magic

Niguru.com | Selasa, 23 Mar 2021 | Pada posting beberapa waktu sebelumnya Niguru.com sudah memperkenalkan mengenai aplikasi yang dapat digunakan untuk melakukan pengaturan partisi, yaitu Partition Magic (PM).

Pada posting kali ini Niguru.com akan menjelaskan mengenai langkah-langkah untuk membuat /menambahkan partisi baru, pada ruang pada HDD (Hard Disk Drive) yang masih kosong, dengan bantuan aplikasi PM.

Berikut ini langkah-langkahnya:
Mulai dengan melihat lebih dahulu, daftar partisi (drive pada HDD) yang sudah ada:

Buka /jalankan aplikasi PM:

Begitu halaman PM terbuka klik pada partisi kosong (unallocated):

Klik Create new partition:

Klik Next:

1. Pilih partisi (drive) dimana partisi baru akan dibuat:
2. Klik Next.



Klik Next:

1. Pilih NTFS (kecuali untuk user yang akan install OS Windows versi lama yang tidak mengenali NTFS).
2. Klik Next.



Klik Next:

1. Pilih After C: (atau mengikuti "recommended" dari PM).
2. Klik Next.



Klik Next:

Klik Finish:

Hasilnya, ada drive baru yang ditambahkan oleh PM (dalam contoh adalah drive F):

Klik Apply changes:

Klik Yes:

Klik OK:

Klik Exit untuk keluar dari PM:

Klik OK:

Buka lagi Windows Explorer untuk melihat apakah drive baru sudah ditambahkan:

Demikianlah penjelasan mengenai cara untuk membuat /menambah partisi baru pada HDD dengan bantuan aplikasi Partition Magic.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)
