MOSFET Headphone Amplifier (Include PCB)

www.niguru.com
Niguru.com | Selasa, 12 Jan 2020 | Kali ini Niguru.com akan membagikan skema rangkaian amplifier yang dapat digunakan untuk memperkuat sinyal audio yang akan diperdengarkan lewat headphone.

Seperti pada umumnya rangkaian penguat sinyal rendah dibuat dalam mode kelas A, dan disini sebagai jantung penguatan digunakan MOSFET IRF610 yang mempunyai penguatan tinggi dengan desah yang rendah.

Sebagai penyetabil arus pada bagian output digunakan IC LM317. Dengan cara ini hanya amplitudo sinyal yang naik turun, namun arus tetap terjaga stabil.

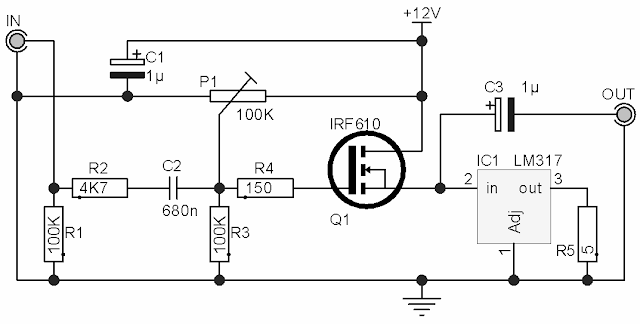

Berikut ini rangkaiannya:



Dan berikut ini PCB untuk rangkaian di atas:
Tampak atas:



Tampak bawah:



Tata letak komponen:



Klik disini untuk mendownload file PCB dalam format .PDF:
http://eleburic.com/6X6V

Demikianlah penjelasan mengenai rangkaian headphone amplifier sederhana namun memiliki kualitas yang dapat diandalkan.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)
