Niguru.com | Minggu, 22 Nov 2020 | Pada posting sebelumnya Niguru.com sudah menjelaskan mengenai cara pembuatan komponen baru berupa IC STK4132 untuk melengkapi library komponen pada aplikasi Protel Altium, maka pada posting kali ini Niguru.com akan membagi rangkaian yang menggunakan IC STK4132.
Karena IC STK4132 sudah berisi 2 buah power amplifier yang terintegrasi didalam sebuah IC, maka untuk membuat sebuah Power Amplifier stereo dengan daya output 40 Watt, cukup dengan sebuah IC STK4132 saja.
Berikut ini rangkaian selengkapnya:
Layout PCB tampak atas:

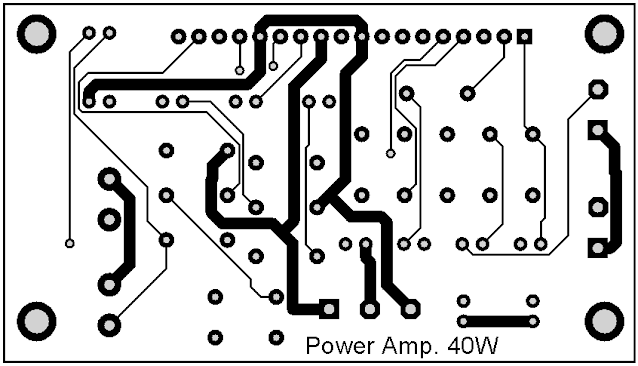

Layout PCB tampak bawah:

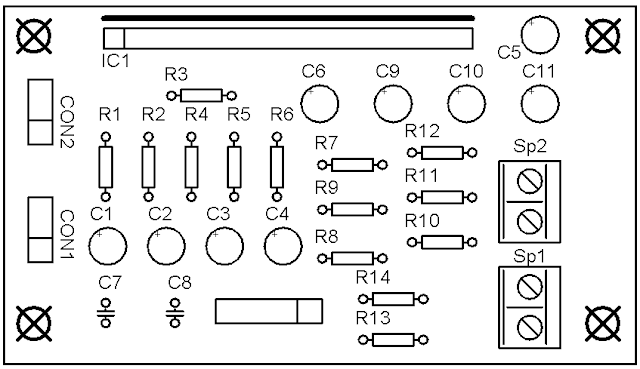

Layout tata letak komponen:
Setiap channel /saluran dari power amplifier mampu menghasilkan daya output sebesar 20 watt maka 2 channel stereo akan menghasilkan total output sebesar 40 watt.
Demikianlah rangkaian power amplifier stereo 40W yang diperkuat IC STK4132.
File untuk mencetak PCB dapat didownload di: http://toolusts.com/16tE
Selamat mencoba have a nice day :-)
