Beginilah Cara Membuat PCB Pada Protel Altium - Part 1 (Konversi)

www.niguru.com
Niguru.com | Rabu, 25 Nov 2020 | Setelah pada beberapa posting sebelumnya Niguru.com menjelaskan mengenai cara pembuatan skema /diagram elektronik dari power amplifier yang diperkuat oleh STK4132 yang skema lengkap, berikut PCB-nya sudah dibagikan pada posting sebelum ini, maka kali ini Niguru.com akan menjelaskan cara pembuatan PCB dari rangkaian tersebut.

Niguru.com akan menjelaskan selangkah demi selangkah cara mengkonversi skema power amplifier tersebut hingga menjadi PCB.

Berikut ini langkah-langkahnya. Mulai dari menjalankan aplikasi Protel Altium:




Buka file PowerAmpSTK4132.Schdoc (proses pembuatannya sudah dijelaskan pada beberapa posting sebelum ini):



Klik menu > File > New > PCB:



Hasilnya akan tampil worksheet PCB:



Klik icon Save untuk menyimpan file PCB:


  1. Simpan dengan nama PowerAmpSTK4132 (boleh disimpan dengan nama lain).
  2. Klik Save.


Hasilnya nama worksheet akan berubah:



Drag file PCB agar berada dalam satu project yang sama dengan file Schematic:



Hasilnya:

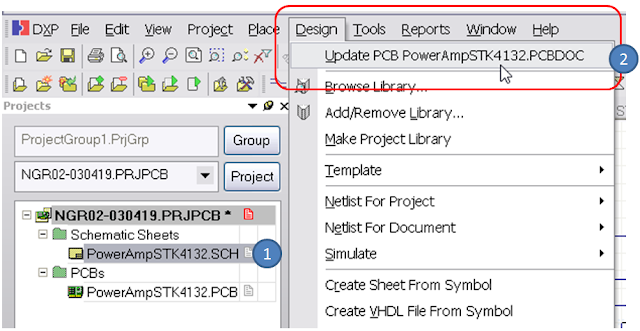

  1. Pada tab Projects klik PowerAmpSTK4132.Schdoc.
  2. Klik menu > Design > Update PCB PowerAmpSTK4132.PCBdoc.


Hasilnya:



Klik Validate Changes:



Hasilnya, apabila semua komponen yang ada pada skema sudah memiliki Footprint (cetakan untuk pin komponen ada PCB), maka seluruh Check akan tampil tercontreng.



Klik Execute Changes:



Hasilnya:



Klik Close:



Hasilnya pada worksheet PCB akan tampil semua komponen, dan terhubung dengan NET (tampak seperti benang-benang yang menghubungkan pin-pin /kaki-kaki komponen:



Klik icon Save untuk menyimpan hasilnya:


Demikianlah langkah-langkah cara konversi skema elektronik menjadi layout untuk pembuatan PCB.
Penjelasan lebih lanjut dari posting ini akan berlanjut pada posting berikutnya.

Selamat mencoba .. Have a nice day :-)
