Niguru.com | Jumat, 27 Nov 2020 | Posting ini masih merupakan kelanjutan dari posting sebelumnya yang membahas mengenai cara untuk membuat PCB pada aplikasi Protel Altium, dimana pada posting sebelumnya sudah dijelaskan cara pengaturan tata letak komponen.
Pada posting kali ini Niguru.com melanjutkan dengan cara penambahan komponen pelengkap dan pengaturan net agar komponen baru terkoneksi dengan komponen yang sudah ada sebelumnya.
Langsung saja dengan cara menambahkan terminal power supply +24, Ground, -24 pada PCB:
Pilih CON3 > klik OK:
Klik OK:
Hasilnya:
Double click pin 1:
Hasilnya properti dari pad pin 1 tampil:
- Net = +24.
- Klik OK.
Double click pin 2:

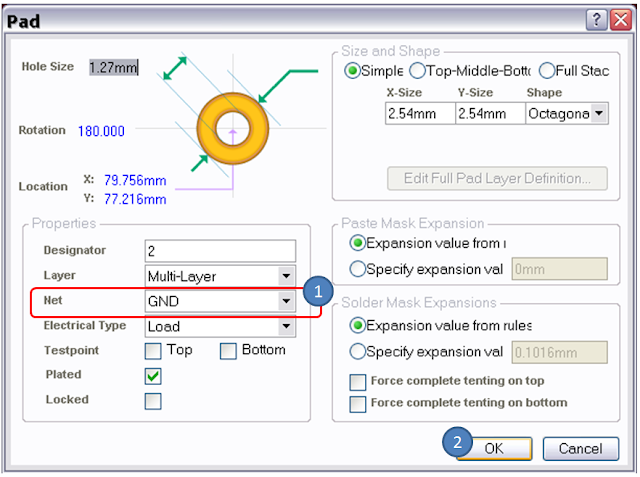

Hasilnya properti dari pad pin 2 tampil:
- Net = GND.
- Klik OK.
Double click pin 3:
Hasilnya properti dari pad pin 1 tampil:
- Net = -24.
- Klik OK.
Hasilnya net antara komponen baru (CON3) dengan komponen lain sudah terbentuk:
Klik icon Save untuk menyimpan hasilnya:
Demikianlah langkah-langkah cara konversi skema elektronik menjadi layout untuk pembuatan PCB.
Penjelasan lebih lanjut dari posting ini akan berlanjut pada posting berikutnya.
Selamat mencoba .. Have a nice day :-)
