Inilah Cara Agar Handphone Tetap Cepat Dan Gesit Meski Banyak Kontak Dan Group Di Whatsapp Yang Mengirim Gambar Maupun Video

Niguru.com | Senin, 30 Nov 2020 | Saat ini WA (Whatsapp) sudah menjadi aplikasi chat yang paling populer bagi pengguna HP (handphone) /smartphone. Dan biasanya user juga melakukan pengiriman maupun penerimaan media pula lewat aplikasi WA ini.

Pada posting kali ini, Niguru.com akan menjelaskan cara agar storage (ruang penyimpanan data, baik pada HP maupun SDCard selaku storage /memori tambahan) tidak menjadi penuh akibat membludaknya pengiriman media yang tidak terkontrol dari teman /grup pengguna WA.

Bila storage tidak penuh maka HP dapat bekerja dengan lebih cepat dan gesit.

Mari kita buka aplikasi WA terlebih dahulu:

1. Klik menu Settings.
2. Klik Storege and data.




1. Klik When using mobile data.
2. Hapus contreng pada Photos.




1. Klik OK.
2. Klik When connected to Wifi.




1. Hapus /kosongkan seluruh contreng.
2. Klik OK.




Klik tombol back untuk keluar dari WA Settings.

Demikianlah cara agar storage tidak menjadi penuh, dan HP dapat bekerja dengan cepat dan gesit dengan kapasitas memori yang masih lega.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Mengatasi Save State Yang Membuat Virtual Computer Gagal Dijalankan

Niguru.com | Minggu, 29 Nov 2020 | Untuk mempercepat proses pembukaan OS yang sudah disimpan pada OVB (Oracle Virtual Box), maka menutup OS dengan Save State adalah salah satu opsi yang dapat dipilih user. Opsi ini mirip dengan hibernate pada OS.

OVB akan membuat file Save State, dengan memindahkan data dari RAM ke HDD. Namun bila terjadi kerusakan pada file Save State yang tersimpan maka OS akan gagal dijalankan.

Inilah pesan kesalahan yang tampil pada saat file Save State rusak:

Berikut ini tampilan detailnya, klik OK untuk menutup:

Berikut ini cara untuk membuat OS dapat berjalan kembali. Mulai dari membuka aplikasi OVB:

Klik Virtual Computer yang akan diperbaiki:

Klik Discard:

Klik Discard:

Hasilnya:

Virtual Computer sukses dijalankan kembali:

Demikianlah cara untuk membuat OS yang semula gagal dijalankan, karena rusaknya file Save State, menjadi dapat berfungsi normal kembali.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Beginilah Cara Membuat PCB Pada Protel Altium - Part 4 (Routing)

Niguru.com | Sabtu, 28 Nov 2020 | Posting ini masih merupakan kelanjutan dari posting sebelumnya yang membahas mengenai cara untuk membuat PCB pada aplikasi Protel Altium, dimana pada posting sebelumnya sudah dijelaskan cara penambahan komponen dan pengaturan net agar komponen baru bisa terkoneksi dengan komponen yang sudah ada sebelumnya.

Pada posting kali ini Niguru.com melanjutkan dengan cara pembuatan route (jalur-jalur PCB), dan pekerjaan tersebut disebut dengan routing.

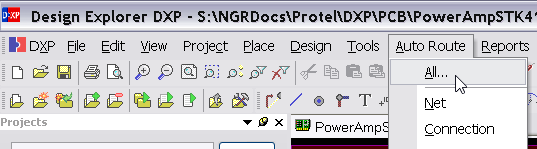

Langsung saja dengan membuka menu pengaturan route, dengan klik menu > Auto Route > All:

1. Pilih dan klik Default 2 Layer Board.
2. Klik Routing Rules.




Klik Design Rules > Width > Width:



Hasilnya akan tampil properti Width (lebar jalur untuk routing yang akan dibuat diatas PCB):



Atur agar Min Width = 0.3mm, Preferred Width = 0.5mm, Max Width = 1.5mm > klik Close:



Klik Route All:



Proses routing (pembuatan route /jalur PCB) sedang berlangsung:



Proses routing selesai:



Hasilnya:



Klik icon Place String:



Tambahkan 2 buah string pada PCB:



Double click String pertama:

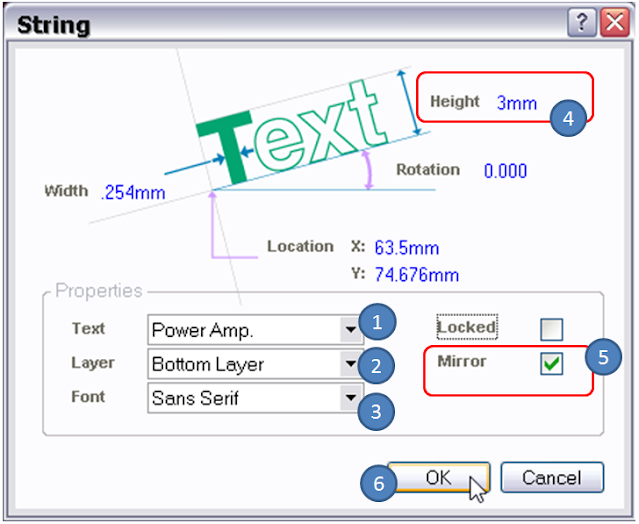

Hasilnya, akan tampil window (properti) String:



1. Text = Power Amp.
2. Layer = Bottom Layer.
3. Font = Sans Serif.
4. Height = 3mm
5. Contreng Mirror.
6. Klik OK.




Double click String kedua:



1. Text = STK4132 Amp.
2. Font = Sans Serif.
3. Height = 2.5mm.
4. Klik OK.



Hasilnya:

Demikianlah langkah-langkah cara konversi skema elektronik menjadi layout untuk pembuatan PCB.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)

Beginilah Cara Membuat PCB Pada Protel Altium - Part 3 (Penambahan Komponen, Net)

Niguru.com | Jumat, 27 Nov 2020 | Posting ini masih merupakan kelanjutan dari posting sebelumnya yang membahas mengenai cara untuk membuat PCB pada aplikasi Protel Altium, dimana pada posting sebelumnya sudah dijelaskan cara pengaturan tata letak komponen.

Pada posting kali ini Niguru.com melanjutkan dengan cara penambahan komponen pelengkap dan pengaturan net agar komponen baru terkoneksi dengan komponen yang sudah ada sebelumnya.

Langsung saja dengan cara menambahkan terminal power supply +24, Ground, -24 pada PCB:



Pilih CON3 > klik OK:



Klik OK:



Hasilnya:



Double click pin 1:



Hasilnya properti dari pad pin 1 tampil:



1. Net =   +24.
2. Klik OK.




Double click pin 2:



Hasilnya properti dari pad pin 2 tampil:



1. Net =   GND.
2. Klik OK.



Double click pin 3:



Hasilnya properti dari pad pin 1 tampil:



1. Net =   -24.
2. Klik OK.



Hasilnya net antara komponen baru (CON3) dengan komponen lain sudah terbentuk:



Klik icon Save untuk menyimpan hasilnya:

Demikianlah langkah-langkah cara konversi skema elektronik menjadi layout untuk pembuatan PCB.

Penjelasan lebih lanjut dari posting ini akan berlanjut pada posting berikutnya.

Selamat mencoba .. Have a nice day :-)

www.Niguru.com (Nino Guevara Ruwano)
