Memanfaatkan Fasilitas Penataan Komponen Secara Otomatis Pada Protel Altium DXP

www.niguru.com
Niguru.com | Kamis, 17 Des 2020 | Protel Altium DXP adalah aplikasi pengolah skema dan juga PCB elektronik yang luar biasa dan sudah dilengkapi dengan berbagai fasilitas untuk memudahkan user dalam membuat PCB secara cepat dengan hasil bagus.

Pada posting kali ini Niguru.com akan menjelaskan cara memanfaatkan fasilitas penataan komponen secara otomatis, yang disediakan oleh Protel Altium DXP. Fasilitas ini disebut dengan AUTO PLACER.

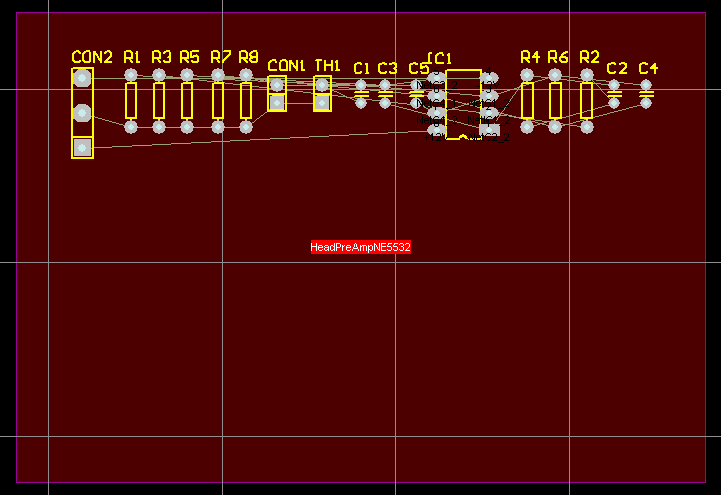

Sebagai contoh Niguru.com akan menggunakan PCB dari rangkain Head Pre Amplifier, yang rangkaiannya sudah dijelaskan pada posting beberapa hari yang lalu:




Klik menu > Tools > Auto Placement > Auto Placer:


  1. Klik Statistical Placer
  2. Contreng Automatic PCB Update
  3. Ground Nets = GND
  4. Klik OK





Tunggu sejenak saat aplikasi melakukan proses auto place. Klik OK setelah selesai:



Hasilnya, komponen sudah tertata dalam kondisi dimana routing /jalur PCB akan menjadi paling ringkas. Namun masih perlu sedikit perapihan tata letak komponen:



Klik icon Select Inside area, lakukan seleksi untuk semua komponen, geser dan putar (dengan menekan tombol shift untuk memutar):



Hasil setelah diputar (rotate):



Dirapihkan sedikit tata letaknya, tanpa terlalu banyak merubah posisi komponen:



Berikut ini tampilan komponen setelah proses auto routing (penjelasan mengenai cara melakukan auto routing sudah dibahas pada beberapa posting mengenai Protel Altium DXP sebelumnya):



Demikianlah penjelasan mengenai cara memanfaatkan fasilitas penataan komponen otomatis pada Protel Altium DXP.
Selamat mencoba .. Have a nice day :-)
